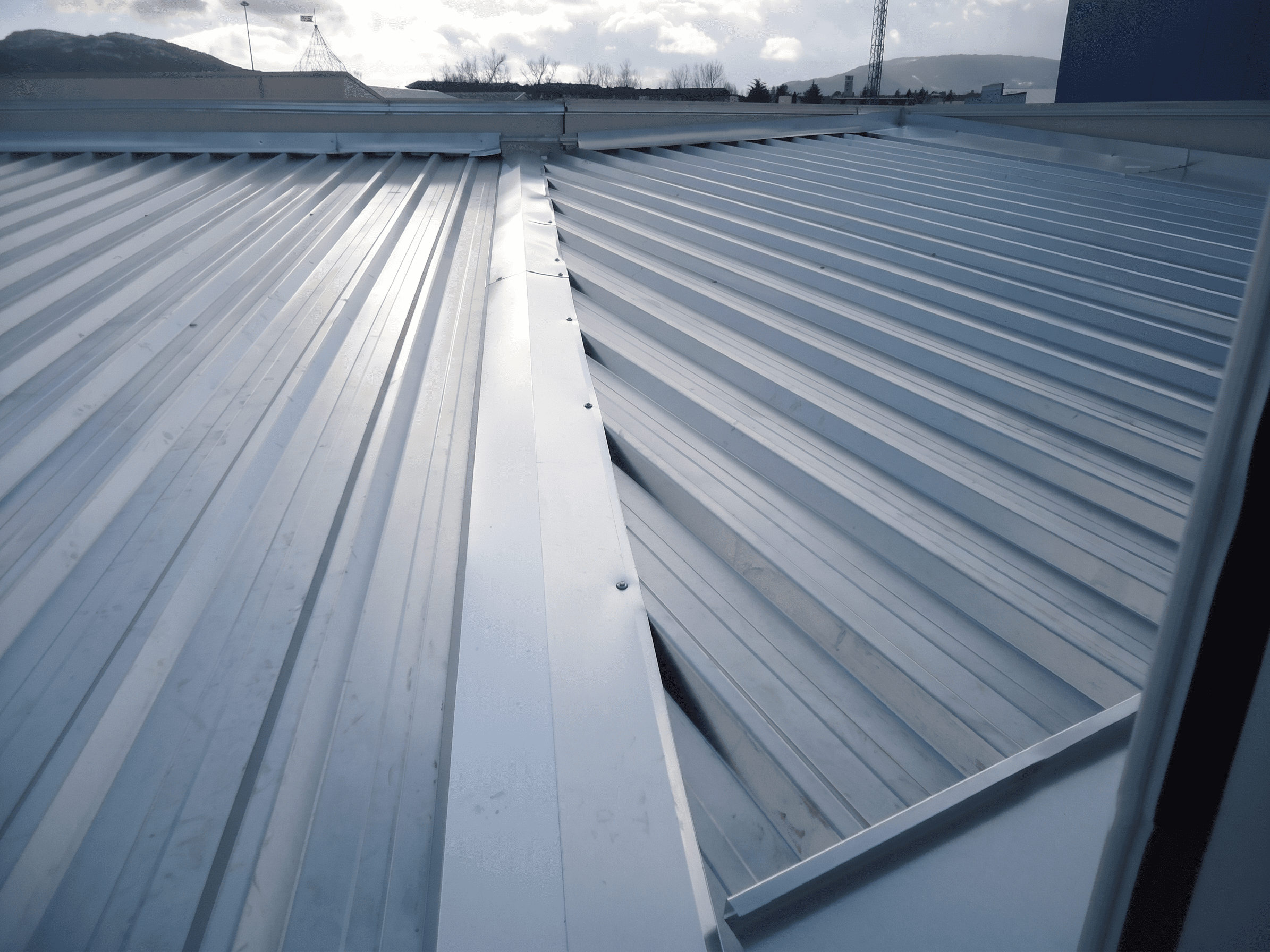

Cubiertas metálicas
Aplicación principal en cubiertas industriales, naves y cerramientos superiores con chapa trapezoidal.
Fabricacióndirecta
Sin intermediarios
+40años
De experiencia en el sector
Logísticapropia
Entrega gestionada y puntual
A medidasiempre
Longitudes exactas hasta 14 m

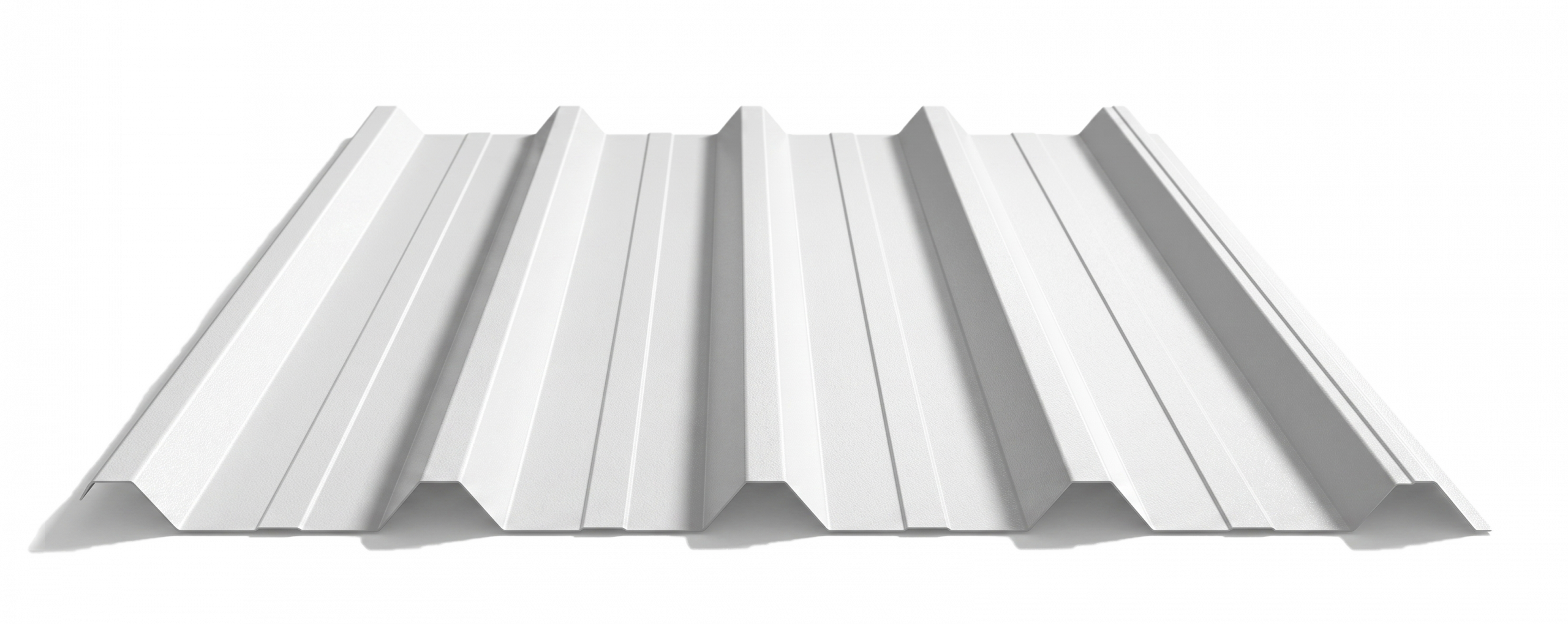

Chapa trapezoidal para cubiertas y fachadas
MG 40/250
40mm
Altura de onda
250mm
Distancia entre grecas
1.000mm
Ancho útil
0,5–0,8mm
Espesor
14m
Longitud máxima
S250GD
Acero estándar
Propiedades técnicas
| Uso final | Cubiertas y fachadas |
| Tipo de acero | Estándar S250GD · otros tipos de acero bajo consulta |
| Altura de onda | 40 mm |
| Distancia entre grecas | 250 mm |
| Ancho útil | 1.000 mm |
| Espesor | Desde 0,5 mm hasta 0,8 mm |
| Longitudes | Sobre pedido · máximo 14 m |
Aplicación y configuración
| Aplicaciones | Cubiertas, fachadas, falsos techos industriales y vallados de protección |
| Montaje | Vertical u horizontal según proyecto |
| Solape longitudinal | Indeformable para mejorar la estanqueidad |
| Vanos | Permite vanos de hasta 2,5 m |
| Configuración | También disponible en acabado perforado bajo consulta |
| Certificación | Marcado CE acorde a UNE-EN 14782:2006 |
Certificaciones
CE
Marcado CE
Producto certificado CE acorde a norma UNE-EN 14782:2006.
ISO 9001
Sistema de gestión de calidad certificado ISO 9001.
Sobrecargas de servicio admisibles en kg/m², calculadas para un Estado Límite de Servicio de deformación L/200. Sobrecargas no mayoradas. La información es orientativa y el proyectista debe verificar los cálculos estructurales según la normativa aplicable.
Calculadora de sobrecargas admisibles
Introduce carga o separación entre apoyos y obtén una orientación técnica al instante.
Pesos y propiedades mecánicas
| Espesor (mm) | Peso (kg/m²) | Pos. A · Inercia I (cm⁴) | Pos. A · W (cm³) | Pos. A · Momento máx. (m·kg) | Pos. B · Inercia I (cm⁴) | Pos. B · W (cm³) | Pos. B · Momento máx. (m·kg) |
|---|---|---|---|---|---|---|---|
| 0,5 | 4,90 | 11,40 | 3,91 | 86,01 | 7,05 | 3,52 | 77,49 |
| 0,6 | 5,89 | 14,29 | 4,95 | 108,84 | 8,94 | 4,37 | 96,04 |
| 0,7 | 6,87 | 17,24 | 6,01 | 132,24 | 10,95 | 5,18 | 113,99 |
| 0,8 | 7,85 | 20,04 | 7,01 | 154,12 | 13,06 | 6,01 | 132,29 |
Sobrecargas admisibles · Posición A
| Vanos | Espesor mm |
2,50 m | 2,25 m | 2,00 m | 1,75 m | 1,50 m | 1,25 m | 1,00 m |
|---|---|---|---|---|---|---|---|---|
| 1 vano | 0,50 | 75 | 99 | 125 | 163 | 222 | 320 | 500 |
| 0,60 | 93 | 125 | 158 | 207 | 281 | 405 | 633 | |
| 0,70 | 112 | 152 | 192 | 251 | 342 | 492 | 769 | |
| 0,80 | 129 | 177 | 224 | 293 | 399 | 574 | 897 | |
| 2 vanos | 0,50 | 77 | 95 | 120 | 156 | 213 | 307 | 479 |
| 0,60 | 95 | 117 | 148 | 194 | 264 | 380 | 594 | |
| 0,70 | 113 | 139 | 176 | 230 | 313 | 451 | 705 | |
| 0,80 | 131 | 162 | 204 | 267 | 363 | 523 | 818 | |
| 3 o más vanos | 0,50 | 90 | 111 | 141 | 184 | 250 | 361 | 564 |
| 0,60 | 112 | 138 | 175 | 228 | 310 | 447 | 698 | |
| 0,70 | 133 | 164 | 207 | 271 | 368 | 531 | 829 | |
| 0,80 | 154 | 190 | 241 | 314 | 428 | 616 | 962 |
Esquema orientativo · Posición A
Representación visual de la posición A para acompañar la lectura de la tabla de sobrecargas.
Lectura rápida
Bloque visual de apoyo para que la sección no quede solo en formato tabla.
Sobrecargas admisibles · Posición B
| Vanos | Espesor mm |
1,00 m | 1,25 m | 1,50 m | 1,75 m | 2,00 m | 2,25 m | 2,50 m |
|---|---|---|---|---|---|---|---|---|
| 1 vano | 0,50 | 451 | 289 | 200 | 147 | 113 | 89 | 49 |
| 0,60 | 559 | 358 | 248 | 182 | 140 | 110 | 62 | |
| 0,70 | 663 | 424 | 295 | 217 | 166 | 131 | 76 | |
| 0,80 | 770 | 493 | 342 | 251 | 192 | 152 | 91 | |
| 2 vanos | 0,50 | 532 | 340 | 236 | 174 | 133 | 105 | 85 |
| 0,60 | 673 | 431 | 299 | 220 | 168 | 133 | 108 | |
| 0,70 | 817 | 523 | 363 | 267 | 204 | 161 | 131 | |
| 0,80 | 953 | 610 | 423 | 311 | 238 | 188 | 152 | |
| 3 o más vanos | 0,50 | 626 | 400 | 278 | 204 | 156 | 124 | 100 |
| 0,60 | 792 | 507 | 352 | 258 | 198 | 156 | 127 | |
| 0,70 | 962 | 616 | 427 | 314 | 240 | 190 | 154 | |
| 0,80 | 1121 | 717 | 498 | 366 | 280 | 221 | 179 |
Esquema orientativo · Posición B
Representación visual de la posición B con la geometría invertida para diferenciar ambos casos.
Criterio de consulta
Apoyo visual complementario, más cercano a una explicación gráfica de obra.
Datos de las propiedades mecánicas de la sección basados en CTE, EAE y Eurocódigo 3, parte 1-3.
Los colores presentados son una aproximación digital. Posibilidad de fabricar en otros colores RAL bajo consulta.
Carta de coloresGalvanizado
Crema Bidasoa
Arena
Madera clara
Madera oscura
Blanco Pirineo
Blanco Ostra
Gris Perla
Silver Metalic
Gris Antracita 7016
Rojo Coral
Rojo Teja
Rojo Baztán
Tabaco
Negro Dextar
Azul Cielo
Azul Lago
Azul Marino
Verde Claro
Verde Navarra
La chapa trapezoidal MG 40/250 se fabrica a partir de chapa de acero recubierto conformado en frío. La elección del recubrimiento debe valorar si el perfil trabaja en cubierta, fachada, falso techo industrial o cerramiento técnico, así como la radiación UV, la corrosión prevista, el ambiente y las exigencias de mantenimiento del proyecto.
| Recubrimiento orgánico (UNE-EN10169) | Recubrimiento metálico (UNE-EN10346) | Otros trabajos |
|---|---|---|
| Poliéster, PVDF, HDX, HPS | Galvanizado | Bajo consulta |
1. Ambiente
Identificar si la chapa se instalará en entorno rural, urbano, industrial, marino o con humedad alta.
C2C3C4C5
2. Radiación UV
Valorar orientación, color, exposición solar, permanencia exterior y mantenimiento visual del acabado.
Zona 1Zona 2Zona 3Zona 4
3. Uso del perfil
Elegir el sistema según si queda visto, protegido, en exterior o en aplicación técnica.
PoliésterPVDFHDXHPS
Resistencia a la corrosión del sistema de pintura
Para determinar la resistencia a la corrosión de un sistema de pintura, éste se somete al ensayo de niebla salina. Los resultados proporcionan a cada esquema de pintura un valor de resistencia RC, desde RC1 a RC5.
| Categoría | Descripción | Ejemplos de ambiente |
|---|---|---|
| C2 baja | Bajo nivel de contaminación | Zonas rurales o interiores secos |
| C3 media | Contaminación baja | Zonas urbanas, baja contaminación industrial o costa 10–20 km |
| C4 elevada | Contaminación moderada | Industria moderada o costa 3–10 km |
| C5 I / C5 M | Muy elevada | Atmósferas industriales agresivas o costa 1–3 km |
Compatibilidad por sistema de pintura
| Sistema | Espesor | Corrosión | UV | Uso recomendado |
|---|---|---|---|---|
| Poliéster | 25 μm | RC3 | RUV2 | Entornos rurales, urbanos o baja exigencia UV. |
| PVDF | 25 / 35 μm | RC4 | RUV4 | Exteriores con mayor radiación solar, colores oscuros o exposición urbana/industrial moderada. |
| HDX | Consultar | RC5 | RUV4 | Ambientes agresivos, industriales o marinos. |
| HPS / Especiales | Consultar | Según sistema | Según sistema | Aplicaciones con exigencias específicas de durabilidad, ambiente o mantenimiento. |
Evaluación UV
| Categoría UV | Poliéster RUV2 | PVDF RUV4 | HDX RUV4 | HPS / especiales |
|---|---|---|---|---|
| Zona 1 | ✓ | ✓ | ✓ | Consultar |
| Zona 2 | ✓ | ✓ | ✓ | Consultar |
| Zona 3 | × | ✓ | ✓ | Consultar |
| Zona 4 | × | ✓ | ✓ | Consultar |
Elección rápida
| Categoría corrosión | Categoría UV | Elección orientativa |
|---|---|---|
| C3 | Zona 2 | Poliéster |
| C4 | Zona 4 | PVDF |
| C5 | Zona 3 | HDX |
Recomendación para MG 40/250
En cubiertas vistas, fachadas exteriores o proyectos próximos a ambientes industriales o marinos, conviene revisar siempre la categoría de corrosión y UV antes de fabricar. En perfiles con color oscuro o alta exposición solar, definir el recubrimiento desde fase de prescripción.
Documentación técnica
PDF
Ficha técnica MG 40/250
Especificaciones, medidas, solape y tablas de resistencia.
CAT
Catálogo construcción
Gama de perfiles metálicos para construcción.
Certificados y archivos técnicos
Completa tu proyecto
Accesorios para chapa trapezoidal MG 40/250
Rematería, aireadores, iluminación natural y juntas de estanqueidad para completar el montaje de la chapa trapezoidal MG 40/250 en cubiertas, fachadas, falsos techos industriales, vallados de protección y cerramientos metálicos.
