| Uso final | Forjados colaborantes y encofrados perdidos |
| Tipo de acero | Estándar S250GD · otros tipos de acero bajo consulta |
| Altura de onda | 60 mm |
| Distancia entre grecas | 220 mm |
| Ancho útil | 880 mm |
| Espesor | Desde 0,8 mm hasta 1,2 mm |
| Longitudes | Sobre pedido · máximo 14 m |
| Aplicación | Forjados mixtos hormigón-acero en edificación industrial, residencial y comercial |
| Función | Perfil metálico de forjado colaborante o encofrado perdido para losas de hormigón |
| Diseño | Embuticiones avellanadas en el lateral de los nervios |
| Ventajas | Reduce puntales, permite tránsito inmediato y agiliza la ejecución |
| Certificación | UNE-EN 10340:2008 y UNE-EN 1090:2019 |
| Espesor (mm) | Peso (kg/m²) | Momento inercia I (cm⁴) | Momento resistente W (cm³) | Momento máximo (m·kg) |
|---|---|---|---|---|
| 0,8 | 8,92 | 62,64 | 20,14 | 295 |
| 1,0 | 11,12 | 78,30 | 25,09 | 365 |
| 1,2 | 13,38 | 93,97 | 30,02 | 440 |
| Elemento | Calidad | Re (N/mm²) | Rm (N/mm²) |
|---|---|---|---|
| Chapa conformada | S250GD | 250 | 330 |
| Armadura acero | B 500 S | 500 | 550 |
| Hormigón | HA-250 | 250 | 330 |
| Espesor chapa | Canto 120 mm | Canto 140 mm | Canto 160 mm | Canto 180 mm | Canto 200 mm |
|---|---|---|---|---|---|
| 0,8 mm | 216 | 263 | 311 | 359 | 407 |
| 1,0 mm | 218 | 266 | 314 | 362 | 410 |
| 1,2 mm | 220 | 268 | 316 | 364 | 412 |
La chapa nervada actúa inicialmente como encofrado y, tras el endurecimiento del hormigón, puede colaborar como armadura parcial de tracción de la losa mixta.
Si se desprecia la contribución estructural de la chapa, se añade armadura para absorber los esfuerzos y el perfil funciona como encofrado metálico permanente.
Las tablas contemplan distancia entre apoyos, número de vanos, canto de losa, tipo de hormigón, espesor de chapa y flecha admisible L/200.
| Flecha en vertido | F = L/200 |
| Chapa conformada | S250GD · Re ≥ 250 N/mm² |
| Armadura | Acero B 500 S · Re ≥ 500 N/mm² |
| Hormigón | HA-250 / Fck 25 N/mm² |
| Referencias | EHE-08 RD 1247/2008 y Eurocódigo 4 Parte 1-1 |
| Estructura portante | Puede ser metálica, de hormigón u obra de albañilería, según proyecto. |
| Acero u hormigón armado | Apoyo mínimo de 75 mm en apoyo extremo. |
| Continuidad sobre acero u hormigón | 50 mm por lado en zonas de continuidad. |
| Mampostería u otros materiales | Apoyo mínimo de 100 mm en apoyo extremo. |
| Continuidad sobre mampostería | 70 mm por lado en zonas de continuidad. |
| Solape intermedio | Definir según tipo de apoyo, vano y condiciones reales de obra. |
En la losa superior se dispone armadura en dos direcciones, con alambres de al menos 4 mm y separación no superior a 35 cm.
Absorbe los momentos flectores negativos en la cara superior del forjado. La longitud debe ser, como mínimo, un tercio de la luz del vano.
Los huecos deben preverse antes del hormigonado siempre que sea posible. Los cortes y refuerzos dependen del tamaño del hueco.
| H (mm) | 120 | 140 | 160 | 180 | 200 |
|---|---|---|---|---|---|
| A (mm) | 25 | 25 | 25 | 25 | 25 |
| B (mm) | 120 | 140 | 160 | 180 | 200 |
| C (mm) | 125 | 105 | 148 | 128 | 108 |
| Cambio direccional | |
|---|---|
| A (mm) | 70 |
| B (mm) | 60 |
| C (mm) | 70 |
| Elemento | Función | Referencia |
|---|---|---|
| Remate lateral cierre | Cierre del canto lateral de la losa | Medidas según canto H 120, 140, 160, 180 o 200 mm |
| Remate cambio direccional | Encuentros o cambios de dirección del forjado | A 70 mm · B 60 mm · C 70 mm |
| Solape | Continuidad entre chapas | Según detalle técnico del perfil MG 60/220 |
Un forjado colaborante es una solución de losa mixta formada por una chapa metálica nervada y una capa de hormigón. Durante la fase de montaje, la chapa actúa como soporte para el vertido; una vez endurecido el hormigón, el conjunto puede trabajar estructuralmente como sistema mixto hormigón-acero.
Cuando se considera la colaboración entre la chapa y el hormigón, el perfil metálico puede participar como armadura parcial de tracción. Si esa contribución no se tiene en cuenta en el cálculo, la chapa se utiliza como encofrado perdido, manteniendo su función de soporte durante el hormigonado y quedando integrada en el forjado.
El MG 60/220 colaborante y encofrado perdido de Magon Aceros está diseñado para forjados mixtos en edificación industrial, residencial y comercial. Dispone de 60 mm de altura de onda, 220 mm de distancia entre grecas, 880 mm de ancho útil y espesores de 0,8 a 1,2 mm, con fabricación bajo pedido hasta 14 m.
Chapa MG 60/220
Hormigón

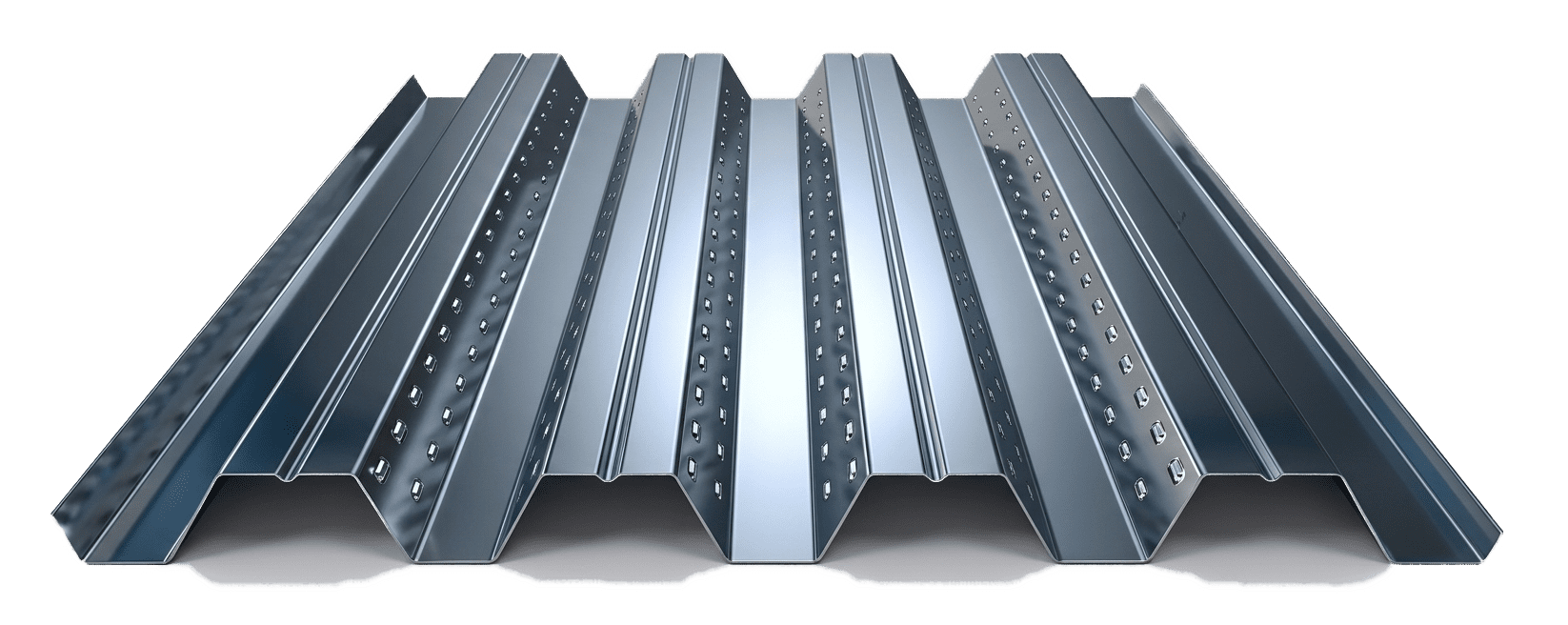

El MG 60/220 colaborante es un perfil metálico diseñado para forjados mixtos hormigón-acero y para uso como encofrado perdido. Su geometría de 60 mm de altura, 220 mm entre grecas y 880 mm de ancho útil permite resolver losas de forma rápida, con menor carga muerta y con una ejecución más eficiente en obra.
Su capacidad autoportante durante la fase de montaje ayuda a reducir el uso de puntales, agilizando el avance de obra y simplificando la ejecución del forjado.
Una vez colocado sobre la estructura, el perfil permite continuar con las fases de armado y hormigonado con mayor seguridad y continuidad de trabajo.
El formato de chapa grecada facilita una instalación ágil sobre estructura metálica, hormigón u otros soportes definidos en proyecto.
Frente a soluciones de encofrado más pesadas, el perfil metálico ayuda a reducir peso propio sobre la estructura y mejora la eficiencia del conjunto.
Puede trabajar como chapa colaborante en losas mixtas hormigón-acero o utilizarse como encofrado perdido cuando el cálculo no considera la colaboración de la chapa.
En uso colaborante, la chapa forma parte del sistema de losa mixta y puede actuar total o parcialmente como armadura de tracción tras el endurecimiento del hormigón.
Está diseñado para edificación industrial, residencial y comercial, especialmente en estructuras donde se busca rapidez, control técnico y optimización de peso.
Se fabrica bajo pedido en espesores de 0,8 a 1,2 mm y longitudes de hasta 14 m, adaptando el suministro a las necesidades de cada obra.
Indícanos luz entre apoyos, canto de losa previsto, uso del edificio, ubicación de la obra y si el perfil MG 60/220 se utilizará como forjado colaborante o encofrado perdido. Te ayudamos a valorar la solución más adecuada con el equipo técnico de Magon Aceros.
El perfil MG 60/220 puede utilizarse como chapa colaborante para losas mixtas hormigón-acero o como encofrado perdido metálico. La diferencia no está solo en el producto, sino en cómo se considera la chapa dentro del cálculo estructural del forjado.
En uso colaborante, la chapa nervada actúa primero como soporte durante el hormigonado y, tras el endurecimiento, puede trabajar junto con el hormigón como parte resistente de la losa mixta.
En uso como encofrado perdido, la chapa se utiliza como base metálica permanente para retener el hormigón fresco y soportar las cargas de ejecución hasta el fraguado.
Elige colaborante cuando quieras considerar la chapa como parte del sistema mixto hormigón-acero y optimizar peso, canto y rapidez de ejecución.
Elige encofrado perdido cuando la chapa se use como soporte permanente de hormigonado y la resistencia final quede resuelta por la losa armada.
| Criterio | Forjado colaborante | Encofrado perdido |
|---|---|---|
| Función de la chapa | Soporte de hormigonado y posible armadura parcial de tracción en la losa mixta. | Base metálica permanente para contener el hormigón durante la ejecución. |
| Cálculo | Se comprueba como forjado mixto hormigón-acero, con estados límite de montaje y servicio. | Se calcula como losa de hormigón armado, despreciando la colaboración resistente de la chapa. |
| Armaduras | Puede requerir armadura de reparto, negativos y refuerzos según luces, cargas y continuidad. | La armadura debe absorber los esfuerzos principales cuando no se aprovecha la chapa como colaborante. |
| Uso recomendado | Forjados mixtos en edificación industrial, comercial o residencial donde interesa optimizar ejecución y peso. | Forjados donde se busca una solución de encofrado permanente rápida, limpia y sin retirada posterior. |
| Documentación | Tablas de predimensionado para colaborante como base orientativa de proyecto. | Tablas específicas de encofrado perdido según apoyos, armado, losa y luces. |
Importante: las tablas sirven como predimensionado y no sustituyen el cálculo estructural. El proyectista debe verificar cargas, luces, apoyos, armaduras, hormigón y normativa aplicable antes de definir la solución final.
El MG 60/220 colaborante está pensado para proyectos donde se necesita una solución rápida y resistente para forjados mixtos hormigón-acero o para trabajar como encofrado perdido metálico durante el hormigonado.
Naves, edificios productivos y estructuras donde interesa reducir tiempos de ejecución y controlar el peso propio del forjado.
Locales, oficinas, edificios comerciales y superficies con estructura metálica u hormigón que requieren una losa mixta eficiente.
Solución habitual para entreplantas técnicas, altillos industriales y ampliaciones interiores sujetas a cálculo estructural.
Cuando el proyecto aprovecha la colaboración entre chapa de acero y hormigón para formar una losa mixta resistente.
Uso como base metálica permanente para contener el hormigón fresco y soportar las cargas de ejecución hasta el fraguado.
Intervenciones donde se busque una solución ligera y rápida, siempre condicionada a la verificación del proyecto estructural.
Envíanos luz entre apoyos, canto previsto, uso del forjado y ubicación de la obra para revisar la solución más adecuada.
En Magon Aceros, somos fabricantes de perfiles metálicos, con más de 40 años de experiencia industrial en el sector siderometalúrgico y planta propia en Esquivias (Toledo). Controlamos el proceso desde la selección de la materia prima hasta la fabricación y entrega en obra, con producción a medida, control de calidad y soporte técnico para cada proyecto.
Dentro de nuestra gama de perfiles metálicos de construcción, el MG 60/220 se fabrica como chapa colaborante para forjados mixtos hormigón-acero y como encofrado perdido metálico. Su geometría de 60 mm, ancho útil de 880 mm y fabricación bajo pedido permiten adaptarlo a proyectos industriales, comerciales y residenciales sujetos a cálculo estructural.
Dos soluciones de cubierta deck trabajadas dentro de la gama Magon Aceros, útiles para comparar perfiles metálicos cuando el proyecto necesita resolver cubierta industrial además del forjado colaborante.
Solución de perfil metálico para cubierta deck con geometría MG 50/250, pensada para sistemas de cubierta industrial con soporte, aislamiento e impermeabilización.
Perfil MG 60/220 aplicado a cubiertas deck, con 60 mm de altura de onda y 880 mm de ancho útil para sistemas de cubierta industrial y comercial.
Interesa cuando el proyecto busca una solución rápida para ejecutar el forjado, reducir trabajos de encofrado y aprovechar una base metálica permanente durante la fase de hormigonado.
En uso colaborante, la chapa puede participar en el comportamiento resistente de la losa mixta. Esa decisión no debe tomarse solo por montaje: debe validarse con cálculo estructural.
Conviene indicar la luz entre apoyos, número de vanos, uso previsto del forjado, canto total de losa, cargas consideradas, tipo de estructura portante, ubicación de la obra y si el perfil se plantea como colaborante o como encofrado perdido.
Con esos datos se puede orientar mejor la consulta técnica y revisar la documentación de predimensionado que corresponda.
No. Las tablas sirven como herramienta de predimensionado y como base de partida para comparar luces, espesores, cantos de losa y sobrecargas.
El proyectista debe comprobar la solución final conforme a las cargas reales, normativa aplicable, apoyos, armaduras, hormigón y condiciones particulares de obra.
La pieza perfilada puede ser la misma, pero cambia la forma en la que se considera dentro del proyecto. Como colaborante, se tiene en cuenta la interacción entre chapa y hormigón dentro de la losa mixta.
Como encofrado perdido, la chapa se utiliza principalmente como soporte permanente durante el hormigonado y la resistencia final se resuelve con la losa y las armaduras previstas.
Además de la longitud máxima de fabricación, hay que revisar transporte, descarga, manipulación en obra, modulación de apoyos, accesos, radios de giro y medios auxiliares disponibles.
En forjados colaborantes, coordinar la longitud con la estructura evita cortes innecesarios, mejora el montaje y reduce incidencias en obra.
Puede estudiarse en rehabilitaciones, entreplantas o ampliaciones cuando se busca una solución metálica rápida y con menor peso propio que otras alternativas.
En estos casos es especialmente importante comprobar la estructura existente, las cargas admisibles, la conexión con apoyos y las condiciones reales de ejecución.
Lo ideal es revisar la ficha técnica, las tablas de colaborante o de encofrado perdido, las recomendaciones de uso, los detalles de solape y los criterios de apoyos mínimos.
Si el proyecto ya cuenta con planos estructurales, también conviene enviar luces, apoyos, cantos de losa, armaduras previstas y cargas consideradas.
Cuéntanos tu proyecto de forjado colaborante o encofrado perdido y te asesoramos sobre perfil, canto de losa, luces entre apoyos, documentación técnica y cantidad más adecuados.
