Climatización
Soporte y fijación de conductos y elementos auxiliares en instalaciones de aire acondicionado.
Guías perforadas galvanizadas
MG GUÍAS PERFORADAS
Las guías perforadas MG son perfiles tipo C fabricados en acero galvanizado o electrozincado, diseñados para la sujeción de conductos e instalaciones de climatización, ventilación, electricidad, fontanería, calefacción y sistemas fotovoltaicos.
Fabricado por
Fabricacióndirecta
Sin intermediarios
+40años
De experiencia en el sector
Logísticapropia
Entrega gestionada y puntual
5modelos
20 · 27 · 30 · 35 · 40
Perfiles perforados para instalaciones técnicas
MG GUÍAS PERFORADAS
Selecciona un modelo
Contactar con un profesional
Asesoría técnica
La selección actualiza las dimensiones, el espesor habitual y el dibujo técnico del modelo elegido.
Modelo seleccionado
Guía perforada 20
Las dimensiones y el espesor habitual corresponden al modelo seleccionado.
20mm
Ancho
10mm
Altura
4,75mm
Retorno
1,0mm
Espesor habitual
2m
Longitud estándar
S250GD
Acero estándar
Características técnicas
| Uso final | Sujeción de conductos |
| Modelos | 20, 27, 30, 35 y 40 |
| Tipo de acero | S250GD estándar; otros tipos bajo consulta |
| Espesor | Desde 1,0 hasta 1,5 mm |
| Longitudes | 2 m estándar; otras bajo consulta |
Modelo seleccionado
| Modelo | Guía perforada 20 |
| Ancho | 20 mm |
| Altura | 10 mm |
| Retorno | 4,75 mm |
| Espesor | 1,0 mm |
Consulta Medidas para ver el patrón de perforado
y la sección transversal del modelo seleccionado.
Certificaciones
CE
Marcado CE
Conforme a UNE-EN 1090:2019.
ISO 9001
Sistema de gestión de calidad.
Dibujo técnico por modelo
Guía perforada
20
Dimensiones en mm
Modelo seleccionado
Guía perforada 20
Ancho
20 mm
Altura
10 mm
Retorno superior
4,75 mm
Cotas del perforado
10 · 15 · 6 mm
Espesor habitual
1,0 mm
Longitud estándar
2 m
El plano muestra el patrón de perforado y la sección transversal correspondientes al modelo seleccionado.
Las guías perforadas se fabrican a partir de chapa de acero recubierto conformado en frío.
Galvanizado
Recubrimiento metálico conforme a UNE-EN 10346.
Galvanizado
Electrozincado
Disponible según configuración y necesidades de suministro.
Electrozincado
Otros acabados
Otras soluciones disponibles bajo consulta.
Definición
¿Qué son las guías perforadas galvanizadas?

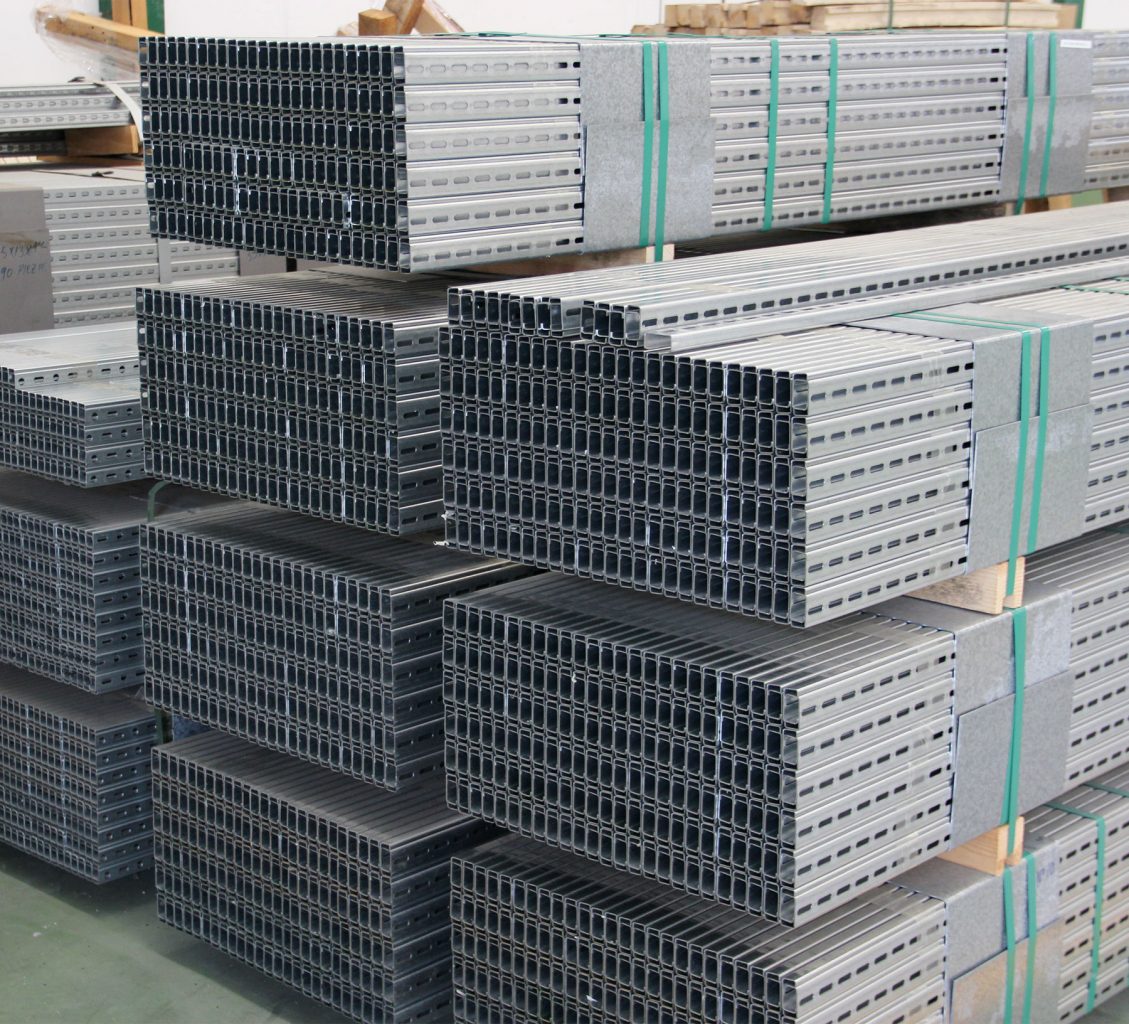

Las guías perforadas galvanizadas son perfiles metálicos tipo C con perforaciones destinadas a facilitar la fijación, suspensión y soporte de diferentes instalaciones técnicas. Magón Aceros fabrica esta gama en acero galvanizado o electrozincado, con diferentes medidas y espesores según el modelo.
Se utilizan principalmente para la sujeción de conductos de aire acondicionado y ventilación, así como en instalaciones eléctricas, fontanería, calefacción y otros sistemas auxiliares donde se necesita una solución metálica adaptable para la fijación de elementos.
La gama MG Guías Perforadas está formada por los modelos 20, 27, 30, 35 y 40, con espesores habituales adaptados a cada geometría y una longitud estándar de 2 metros. También pueden suministrarse otras longitudes bajo consulta y utilizarse como soporte de placas fotovoltaicas en sistemas de autoconsumo.
Presupuesto técnico
¿Necesitas guías perforadas para tu instalación?
Indícanos el tipo de instalación y la cantidad necesaria y, si ya lo conoces, el modelo 20, 27, 30, 35 o 40, la longitud y el acabado. Si todavía no has definido la guía adecuada, el equipo de Magón Aceros puede ayudarte a valorar la opción más apropiada para tu proyecto.
Instalaciones y usos
Aplicaciones de las guías perforadas

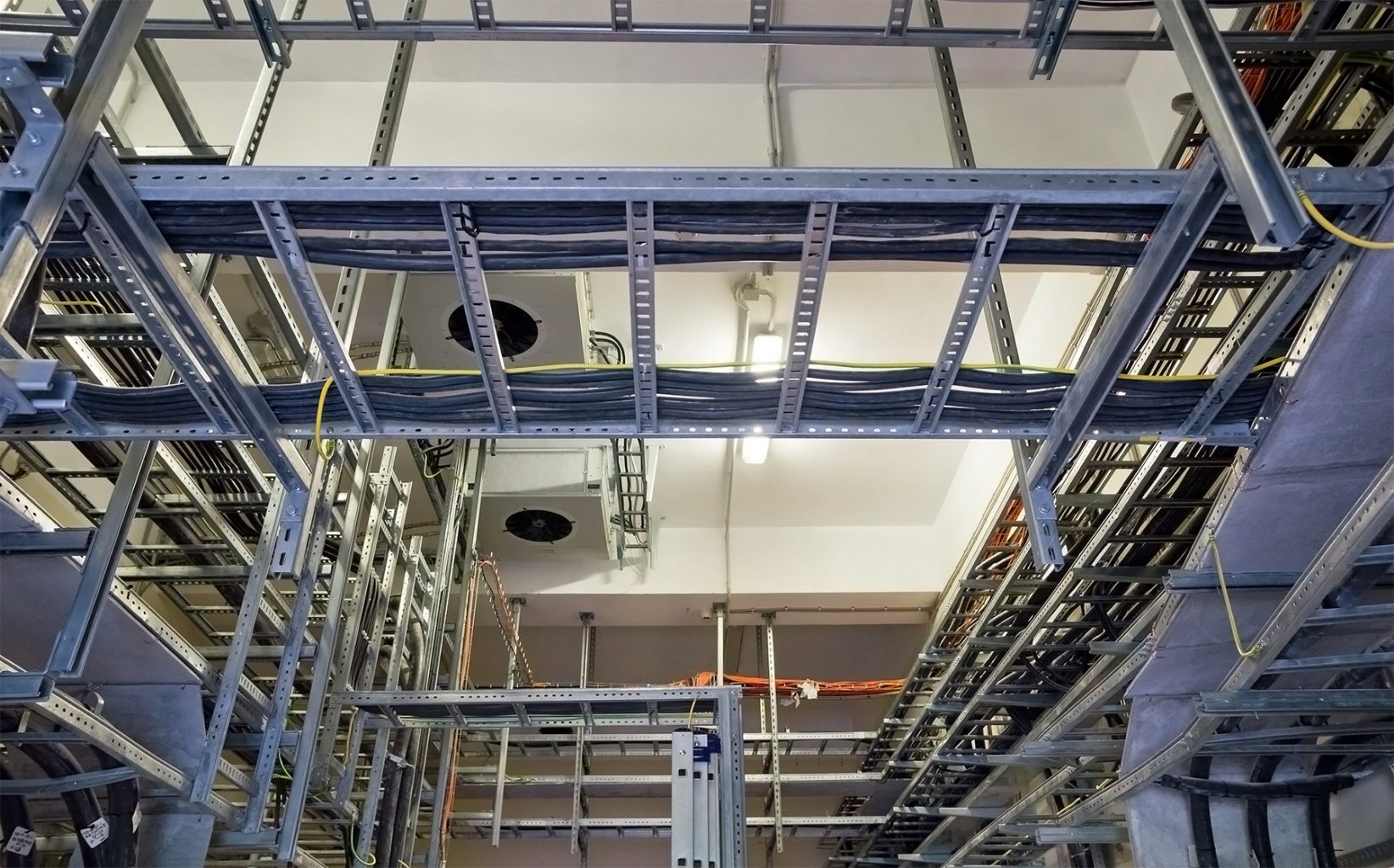

Las MG Guías Perforadas están diseñadas para la sujeción de conductos y el soporte de diferentes instalaciones técnicas, con aplicaciones en climatización, ventilación, electricidad, fontanería, calefacción y sistemas fotovoltaicos.
Principales aplicaciones
Ventilación
Utilización como soporte de conductos y componentes en redes de ventilación y renovación de aire.
Instalaciones eléctricas
Solución de soporte para elementos y recorridos asociados a instalaciones eléctricas.
Fontanería
Fijación y soporte auxiliar de tuberías y otros elementos propios de instalaciones de fontanería.
Calefacción
Aplicación en sistemas de calefacción que requieren elementos metálicos de soporte y fijación.
Fotovoltaica
Uso como soporte para paneles fotovoltaicos en sistemas de autoconsumo.
Solución de instalación
Quiénes somos
Fabricantes de guías perforadas galvanizadas para instalaciones técnicas
En Magón Aceros somos fabricantes de perfiles metálicos , con más de 40 años de experiencia industrial en el sector siderometalúrgico y planta propia en Esquivias (Toledo). Controlamos el proceso desde la selección de la materia prima hasta la entrega, con fabricación, control de calidad y atención profesional.
Las MG Guías Perforadas son perfiles tipo C disponibles en los modelos 20, 27, 30, 35 y 40. La configuración estándar utiliza acero S250GD, con espesores habituales de 1,0 a 1,5 mm y longitud estándar de 2 m, pudiendo valorar otras longitudes, tipos de acero y acabados bajo consulta.
- Control de calidad
- +40 años de experiencia
- 5 modelos disponibles
- Acero estándar S250GD
Productos relacionados
Soluciones para montaje y estructura
Completa tus instalaciones con accesorios de montaje, sistemas de fijación y perfiles metálicos auxiliares para resolver diferentes necesidades de soporte, anclaje y estructura en obra.
Preguntas frecuentes
Preguntas frecuentes sobre guías perforadas galvanizadas
Una guía perforada es un perfil metálico conformado en frío con sección tipo C y un patrón de perforaciones que facilita su utilización como elemento auxiliar de soporte y fijación.
Las MG Guías Perforadas de Magón se emplean principalmente para la sujeción de conductos y diferentes instalaciones técnicas, ofreciendo varios tamaños para adaptarse a distintas necesidades de montaje.
La gama está formada por cinco modelos: Guía perforada 20, 27, 30, 35 y 40. Cada uno dispone de una geometría de sección y un patrón de perforado específico.
También varía el espesor habitual según el modelo: desde 1,0 mm en la guía 20 hasta 1,5 mm en la guía 40, mientras que los modelos 27, 30 y 35 emplean habitualmente 1,2 mm.
Las guías perforadas pueden utilizarse como soporte en instalaciones de climatización, ventilación, electricidad, fontanería y calefacción.
También pueden emplearse como solución auxiliar para soportes de paneles fotovoltaicos destinados al autoconsumo, en función de las necesidades concretas de la instalación.
El acero estándar indicado para la gama es S250GD, aunque pueden estudiarse otros tipos de acero bajo consulta.
Las guías se fabrican en acero recubierto conformado en frío, con posibilidad de acabado galvanizado o electrozincado. El recubrimiento galvanizado se realiza conforme a UNE-EN 10346, y pueden consultarse otras opciones de acabado.
La longitud estándar es de 2 metros para la gama MG Guías Perforadas.
Si el proyecto requiere una configuración diferente, pueden consultarse otras longitudes con el equipo de Magón Aceros para valorar las necesidades concretas de suministro.
Sí. Las MG Guías Perforadas cuentan con certificación CE conforme a UNE-EN 1090:2019.
Puedes consultar las dimensiones, espesores, modelos, acabados y demás información del producto en la ficha técnica MG Guías Perforadas .
