Solape izquierdo
Encuentro lateral
El encuentro lateral permite que el panel metálico y el policarbonato trabajen como elementos consecutivos de la cubierta, manteniendo la continuidad de la banda de iluminación.
Panel de policarbonato
Lucernario para cubiertas MASTER-C
Solución translúcida para crear bandas de luz natural en cubiertas de panel sándwich, diseñada para integrarse con el sistema MASTER-C.
Solución para
+20años
De experiencia en el sector
Logísticapropia
Entrega gestionada y puntual
Asesoramientotécnico
Apoyo para cada proyecto
MASTER-Csistema
Soluciones para cubiertas
Lucernario para panel sándwich de cubierta
POLICARBONATO PARA MASTER-C
30mm
Espesor estándar
1.000mm
Ancho útil
4,15kg/m²
Peso
39%
Transmisión de luz
1,60W/m²·°C
Aislamiento térmico
B-s1,d0
Reacción al fuego
Características del producto
| Material | Policarbonato Danpalon® |
| Espesor | 30 mm |
| Ancho útil | 1.000 mm |
| Peso | 4,15 kg/m² |
| Estructura | Nido de abeja |
| Longitud | Máxima transportable |
| Acabado estándar | Light Opal |
Propiedades técnicas
| Radio mín. curvado | 5.500 mm |
| Transmisión de luz | 39 % |
| Factor solar | 0,46 |
| Protección U.V. | Sí |
| Dilatación lineal | 0,065 mm / °C·m |
| Aislamiento acústico | 24 dB |
| Garantía | 10 años limitada |
Diseñado para intercalarse entre paneles sándwich metálicos y formar bandas de iluminación natural en cubiertas MASTER-C.
El lucernario dispone de 1.000 mm de ancho útil y se suministra en 30 mm de espesor. Su geometría permite resolver el encuentro con el panel metálico MASTER-C mediante solape.
Si se utiliza con paneles de mayor espesor, las correas o apoyos de la banda de luz deben calzarse o suplementarse para que la cara superior del panel sándwich y la placa de policarbonato queden en el mismo plano y el tapajuntas permanezca horizontal.
39 %
Transmisión de luz
0,46
Factor solar
24 dB
Aislamiento acústico
B-s1,d0
Reacción al fuego
Funciones y ventajas
- Ligereza y bajo peso
- Resistencia frente a roturas y envejecimiento
- Protección frente a radiaciones ultravioletas
- Permite el paso de iluminación natural
Valores técnicos
| Aislamiento térmico | 1,60 W/m²·°C |
| Aislamiento acústico | 24 dB |
| Transmisión de luz | 39 % |
| Factor solar | 0,46 |
| Protección U.V. | Sí |
| Reacción al fuego | B-s1,d0 |
El acabado estándar indicado en la documentación técnica es Light Opal. Para otras opciones, consultar disponibilidad con el departamento técnico.
Documentación técnica
Definición
¿Qué es un lucernario de policarbonato para panel sándwich?
Un lucernario de policarbonato para panel sándwich es una solución translúcida diseñada para intercalarse entre los paneles metálicos de una cubierta y permitir la entrada de luz natural al interior del edificio.

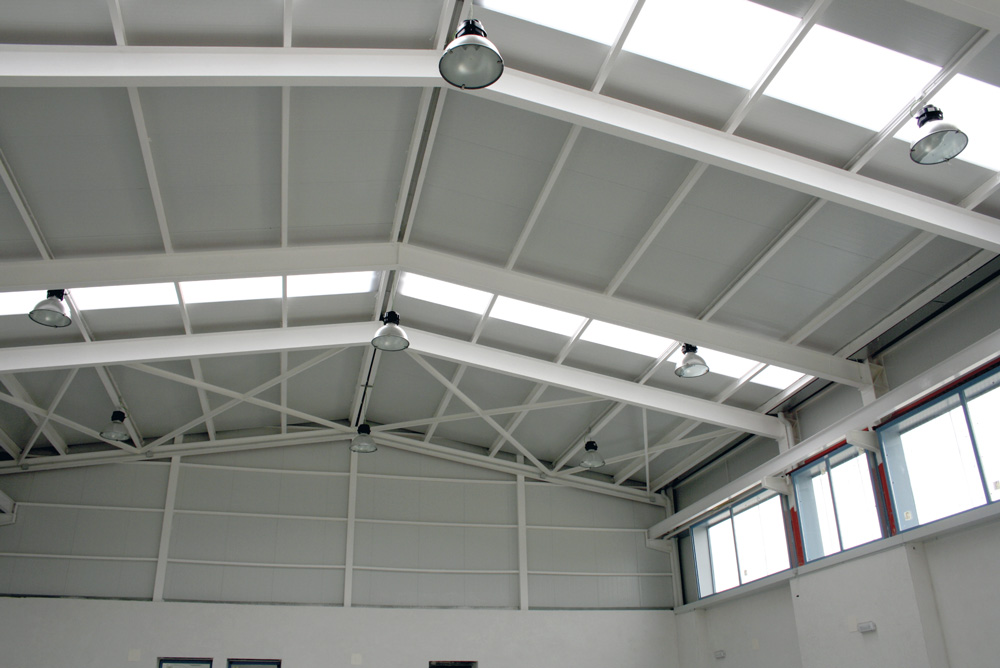

Su instalación permite crear bandas de iluminación natural en cubiertas industriales, combinando zonas de panel sándwich con elementos translúcidos sin necesidad de plantear un sistema de cubierta independiente.
El policarbonato utilizado con MASTER-C está diseñado para adaptarse a la geometría del sistema, facilitando el solape con los paneles metálicos y consiguiendo una integración continua dentro de la cubierta.
Integración en cubierta
Cómo se integra el policarbonato con el panel sándwich MASTER-C
El lucernario se intercala entre los paneles metálicos MASTER-C, permitiendo formar bandas de luz dentro de la propia cubierta. Su geometría está preparada para resolver los encuentros laterales mediante solape con el panel.
Solape derecho
Encuentro lateral
La geometría del lucernario permite resolver el lado opuesto mediante un segundo encuentro compatible con MASTER-C, completando la integración de la placa translúcida dentro de la cubierta.
Ajuste de instalación
Cuando el panel MASTER-C tiene más de 30 mm de espesor
01
Suplementar el apoyo
Las correas o apoyos situados bajo la banda de luz deben calzarse cuando sea necesario.
02
Igualar las caras superiores
El policarbonato y el panel sándwich deben quedar con su superficie superior en el mismo plano.
03
Mantener el tapajuntas horizontal
La nivelación correcta permite que el encuentro superior permanezca horizontal sobre la banda de iluminación.
La configuración final de apoyos y encuentros debe adaptarse al
espesor de panel empleado y a las condiciones concretas del proyecto.
Presupuesto técnico
¿Necesitas una cotización para tu proyecto?
Indícanos espesor, superficie, longitud y aplicación. Nuestro equipo técnico te ayudará a definir la solución y preparar el presupuesto.
Instalación y mantenimiento
Normas de uso y montaje del lucernario de policarbonato
Una correcta manipulación e instalación permite respetar los movimientos del policarbonato y evitar daños durante su colocación y uso en cubierta.
1.100 mm
Vano máximo recomendado en cubierta
+3 mm
Respecto al cuerpo del tornillo
UV
Cara protegida orientada hacia el sol
01
Antes de instalar
Almacenamiento, protección y orientación correcta de las placas.
Recomendado
- Almacenar las placas a la sombra.
- Apoyarlas sobre una superficie continua, plana, no abrasiva y seca.
- Instalar el lado marcado “this side out” o “lado de protección U.V.” orientado hacia el sol.
- Mantener un vano máximo recomendado de 1.100 mm en cerramientos de cubierta.
Para vanos superiores se recomienda utilizar una
pieza anti-flexión. Los radios mínimos
de curvado en frío deben consultarse con el
departamento técnico.
Evitar
- Almacenar las placas en el exterior expuestas directamente al sol o a la lluvia.
- El contacto con sustancias químicas que puedan atacar al policarbonato.
- Cubiertas de PVC plastificado en contacto con las placas.
- Limpiadores con disolventes, sprays o sustancias incompatibles con el policarbonato.
02
Fijación y compatibilidad
Permitir la dilatación y emplear materiales compatibles con el policarbonato.
Recomendado
- Taladrar agujeros al menos 3 mm mayores que el cuerpo del tornillo.
- Permitir el desplazamiento de la placa durante sus movimientos térmicos.
- Utilizar arandelas blandas compatibles de EPDM, neopreno o XLPE.
- Emplear sellantes compatibles y aprobados, como siliconas neutras.
No utilizar
- Una presión excesiva al apretar las fijaciones.
- Instalar las placas con tensiones inducidas que puedan provocar fragilidad o microfisuras.
- Arandelas de PVC.
- Masilla de poliuretano, espuma de poliuretano o siliconas incompatibles.
03
Final de instalación
Film protector, limpieza y conservación de la superficie.
Recomendado
- Retirar el film protector inmediatamente después de la instalación.
- Limpiar con agua y jabón o detergente suave.
- Utilizar una esponja blanda.
- Pintar únicamente cuando resulte imprescindible y después de consultar la compatibilidad del sistema.
Evitar
- Dejar el film protector instalado una vez terminado el montaje.
- Exponer el film al sol, ya que puede adherirse a la placa.
- Limpiar con disolventes.
- Utilizar cepillos u otros elementos que puedan rayar la superficie.
El documento técnico no constituye un manual de seguridad. Sus contenidos y recomendaciones son informativos y no vinculantes. MASTER PANEL, S.L. se reserva el derecho a modificar su contenido sin previo aviso.
Suministro y asesoramiento
Suministro de lucernarios de policarbonato para cubiertas MASTER-C
En Masterpanel suministramos soluciones de policarbonato para la incorporación de bandas de luz natural en cubiertas de panel sándwich MASTER-C, facilitando la integración entre el lucernario y el sistema metálico de cubierta.
Nuestro equipo ofrece asesoramiento técnico y apoyo en la definición del proyecto, desde la compatibilidad con el panel sándwich MASTER-C hasta la configuración de los encuentros y la gestión del suministro. Todo ello con la experiencia y capacidad logística de Masterpanel y del Grupo Magón Empresas.
- Integración con MASTER-C
- Asesoramiento técnico
- Logística propia
- +20 años en el sector
Sistema MASTER-C
Completa tu sistema de cubierta
Preguntas frecuentes
Preguntas frecuentes sobre el lucernario de policarbonato
Es una solución translúcida que se intercala entre los paneles metálicos de la cubierta para formar bandas de entrada de luz natural.
El policarbonato utilizado con MASTER-C está preparado para adaptarse a la geometría del sistema y resolver los encuentros laterales mediante solape con el panel sándwich.
Sistema de cubierta MASTER-C
Consulta el panel sándwich de cubierta con el que se integra el lucernario.
La solución estándar se suministra con 30 mm de espesor y un ancho útil de 1.000 mm. La longitud está condicionada por la longitud máxima transportable.
El acabado estándar es Light Opal. Otras opciones pueden consultarse según las necesidades del proyecto.
En su configuración estándar Light Opal, la ficha técnica indica una transmisión luminosa del 39% y un factor solar de 0,46.
Esto permite incorporar iluminación natural a la cubierta mediante bandas de policarbonato distribuidas entre los paneles sándwich.
Cuando se utilizan paneles de mayor espesor que el policarbonato de 30 mm, los apoyos situados bajo la banda de luz deben suplementarse o calzarse cuando sea necesario.
El objetivo es que la superficie superior del panel sándwich y del policarbonato queden en el mismo plano y que el tapajuntas superior pueda mantenerse horizontal.
Para cerramientos de cubierta se recomienda un vano máximo de 1.100 mm.
Cuando se supera esa distancia, la documentación de montaje recomienda utilizar una pieza anti-flexión. La configuración final debe ajustarse a las condiciones concretas de la cubierta.
¿Tienes dudas sobre el montaje?
Nuestro equipo puede ayudarte a revisar la solución para tu proyecto.
Se recomiendan arandelas blandas compatibles de EPDM, neopreno o XLPE. No deben utilizarse arandelas de PVC.
Para el sellado deben utilizarse materiales compatibles con policarbonato, como siliconas neutras aprobadas. Deben evitarse masillas o espumas de poliuretano y otros productos cuya compatibilidad no esté confirmada.
La cara identificada como “this side out” o lado de protección UV debe orientarse hacia el sol.
El film protector debe retirarse inmediatamente después del montaje. Para la limpieza se recomienda utilizar agua con jabón o detergente suave y una esponja blanda, evitando disolventes, cepillos y productos abrasivos.
