Fachadas metálicas
Como chapa ondulada para fachada, aporta una piel metálica continua en edificios industriales, comerciales o técnicos.
Fabricacióndirecta
Sin intermediarios
+40años
De experiencia en el sector
Logísticapropia
Entrega gestionada y puntual
A medidasiempre
Longitudes exactas hasta 14 m
Chapa minionda para fachadas y cubiertas
MG 18/76
18mm
Altura de onda
76mm
Paso de onda
1.064mm
Ancho útil
0,5–0,8mm
Espesor
14m
Longitud máxima
S250GD
Acero estándar
Propiedades técnicas
| Uso final | Fachadas y cubiertas |
| Tipo de acero | Estándar S250GD · otros tipos de acero bajo consulta |
| Altura de onda | 18 mm |
| Paso de onda | 76 mm |
| Ancho útil | 1.064 mm con solape de 1 onda |
| Espesor | Desde 0,5 mm hasta 0,8 mm |
| Longitudes | Sobre pedido · máximo 14 m |
Solape y configuración
| Solape 1 onda | Ancho útil 1.064 mm |
| Solape 2 ondas | Ancho útil 988 mm |
| Montaje | Vertical u horizontal según proyecto |
| Aplicaciones | Fachadas, cubiertas, falsos techos industriales y vallados |
| Certificación | Marcado CE acorde a UNE-EN 14782:2006 |
Certificaciones
CE
Marcado CE
Producto certificado CE acorde a norma UNE-EN 14782:2006.
ISO 9001
Sistema de gestión de calidad certificado ISO 9001.
Los colores presentados son una aproximación digital. Posibilidad de fabricar en otros colores RAL bajo consulta.
Carta de coloresGalvanizado
Crema Bidasoa
Arena
Madera clara
Madera oscura
Blanco Pirineo
Blanco Ostra
Gris Perla
Silver Metalic
Gris Antracita 7016
Rojo Coral
Rojo Teja
Rojo Baztán
Tabaco
Negro Dextar
Azul Cielo
Azul Lago
Azul Marino
Verde Claro
Verde Navarra
La chapa minionda MG 18/76 se fabrica a partir de chapa de acero recubierto conformado en frío. La elección del recubrimiento debe valorar si el perfil trabaja en fachada, cubierta, falso techo industrial, vallado o cerramiento técnico, así como la radiación UV, la corrosión prevista, el ambiente y las exigencias de mantenimiento.
| Recubrimiento orgánico (UNE-EN10169) | Recubrimiento metálico (UNE-EN10346) | Otros trabajos |
|---|---|---|
| Poliéster, PVDF, HDX, HPS | Galvanizado | Bajo consulta |
1. Ambiente
Identificar si la chapa se instalará en entorno rural, urbano, industrial, marino o con humedad alta.
C2C3C4C5
2. Radiación UV
Valorar orientación, color, exposición solar, permanencia exterior y mantenimiento visual del acabado.
Zona 1Zona 2Zona 3Zona 4
3. Uso del perfil
Elegir el sistema según si queda visto, protegido, perforado, curvado, en exterior o en aplicación técnica.
PoliésterPVDFHDXHPS
Resistencia a la corrosión del sistema de pintura
Para determinar la resistencia a la corrosión de un sistema de pintura, éste se somete al ensayo de niebla salina. Los resultados proporcionan a cada esquema de pintura un valor de resistencia RC, desde RC1 a RC5.
| Categoría | Descripción | Ejemplos de ambiente |
|---|---|---|
| C2 baja | Bajo nivel de contaminación | Zonas rurales o interiores secos |
| C3 media | Contaminación baja | Zonas urbanas, baja contaminación industrial o costa 10–20 km |
| C4 elevada | Contaminación moderada | Industria moderada o costa 3–10 km |
| C5 I / C5 M | Muy elevada | Atmósferas industriales agresivas o costa 1–3 km |
Compatibilidad por sistema de pintura
| Sistema | Espesor | Corrosión | UV | Uso recomendado |
|---|---|---|---|---|
| Poliéster | 25 μm | RC3 | RUV2 | Entornos rurales, urbanos o baja exigencia UV. |
| PVDF | 25 / 35 μm | RC4 | RUV4 | Exteriores con mayor radiación solar, colores oscuros o exposición urbana/industrial moderada. |
| HDX | Consultar | RC5 | RUV4 | Ambientes agresivos, industriales o marinos. |
| HPS / Especiales | Consultar | Según sistema | Según sistema | Aplicaciones con exigencias específicas de durabilidad, ambiente o mantenimiento. |
Evaluación UV
| Categoría UV | Poliéster RUV2 | PVDF RUV4 | HDX RUV4 | HPS / especiales |
|---|---|---|---|---|
| Zona 1 | ✓ | ✓ | ✓ | Consultar |
| Zona 2 | ✓ | ✓ | ✓ | Consultar |
| Zona 3 | × | ✓ | ✓ | Consultar |
| Zona 4 | × | ✓ | ✓ | Consultar |
Elección rápida
| Categoría corrosión | Categoría UV | Elección orientativa |
|---|---|---|
| C3 | Zona 2 | Poliéster |
| C4 | Zona 4 | PVDF |
| C5 | Zona 3 | HDX |
Recomendación para MG 18/76
En fachadas vistas, cubiertas, vallados exteriores, perfiles curvados o soluciones próximas a ambientes industriales o marinos, conviene revisar siempre la categoría de corrosión y UV antes de fabricar. En proyectos con acabado perforado o color oscuro, definir el recubrimiento desde fase de prescripción.
MG 18/76 se ofrece también en acabado perforado con diferentes configuraciones y puede fabricarse curvado para cubiertas curvas y capotajes.

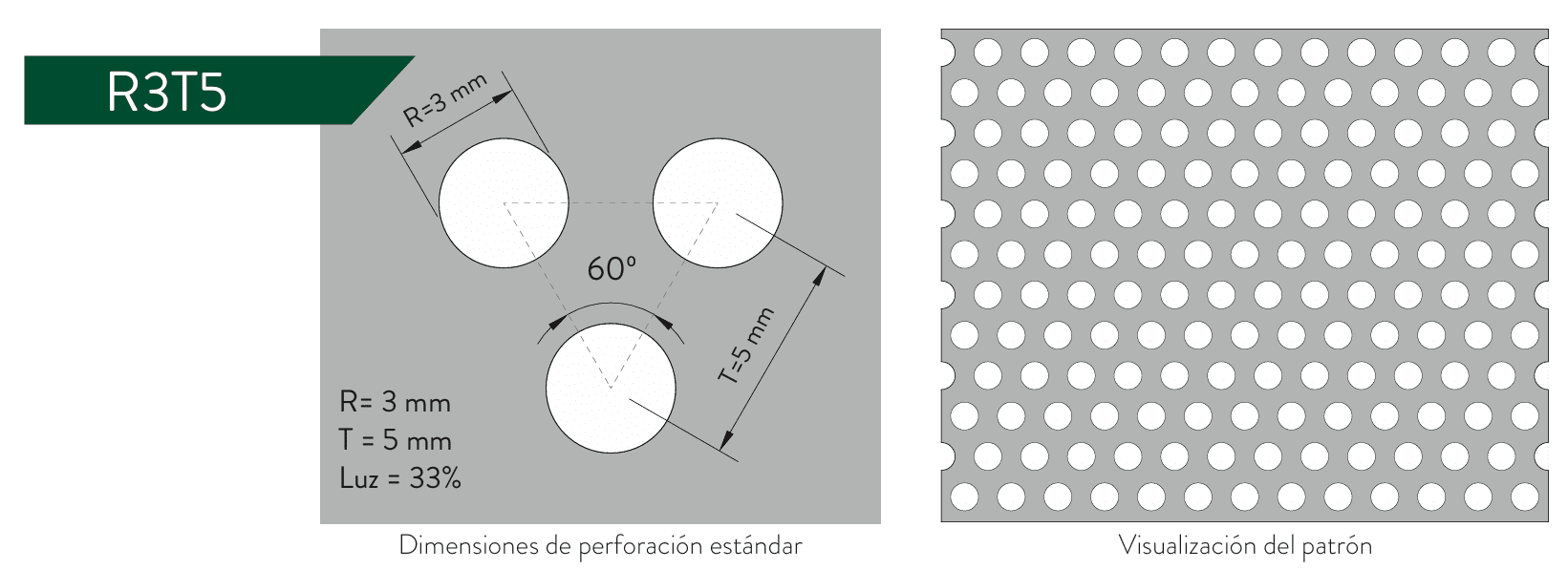

Perfil perforado
| Patrón estándar | R3T5 |
| Radio perforación | R = 3 mm |
| Paso | T = 5 mm |
| Luz | 33% |
| Otros patrones | Bajo consulta |
| Usos habituales | Fachadas, celosías, falsos techos y cerramientos técnicos |
Perfil curvado
| Fabricación | Curvado bajo pedido |
| Aplicaciones | Cubiertas curvas y capotajes |
| Radio / geometría | Consultar según proyecto |
| Acabados | Según disponibilidad técnica y recubrimiento seleccionado |
Sobrecargas de servicio admisibles en kg/m², calculadas para un Estado Límite de Servicio de deformación L/200. Sobrecargas no mayoradas. La información es orientativa y el proyectista debe realizar los cálculos estructurales según normativa aplicable.
Calculadora de sobrecargas admisibles
Introduce carga o separación entre apoyos y obtén una orientación técnica al instante.
Pesos y propiedades mecánicas
| Espesor (mm) | Peso (kg/m²) | Inercia I (cm⁴) | Momento resistente W (cm³) | Momento máximo (m·kg) |
|---|---|---|---|---|
| 0,5 | 4,61 | 2,35 | 2,61 | 57,48 |
| 0,6 | 5,53 | 2,83 | 3,14 | 69,10 |
| 0,7 | 6,46 | 3,30 | 3,67 | 80,73 |
| 0,8 | 7,38 | 3,78 | 4,20 | 92,30 |
Sobrecargas admisibles por vano
| Vanos | Espesor mm |
1,00 m | 1,25 m | 1,50 m | 1,75 m | 2,00 m |
|---|---|---|---|---|---|---|
| 1 vano | 0,50 | 209 | 121 | 70 | 44 | 30 |
| 0,60 | 251 | 146 | 84 | 53 | 36 | |
| 0,70 | 294 | 170 | 99 | 62 | 42 | |
| 0,80 | 336 | 195 | 113 | 71 | 48 | |
| 2 vanos | 0,50 | 209 | 134 | 93 | 68 | 52 |
| 0,60 | 251 | 161 | 112 | 82 | 63 | |
| 0,70 | 294 | 188 | 130 | 96 | 73 | |
| 0,80 | 336 | 215 | 149 | 110 | 84 | |
| 3 o más vanos | 0,50 | 261 | 167 | 116 | 85 | 55 |
| 0,60 | 314 | 201 | 140 | 103 | 66 | |
| 0,70 | 367 | 235 | 163 | 120 | 77 | |
| 0,80 | 420 | 268 | 186 | 137 | 88 |
Datos de propiedades mecánicas basados en CTE, EAE y Eurocódigo 3, parte 1-3.
Documentación técnica
PDF
Ficha técnica MG 18/76
Especificaciones, medidas, solapes y tablas de resistencia.
CAT
Catálogo construcción
Gama de perfiles metálicos de construcción.
Certificados y archivos técnicos
Completa tu proyecto
Accesorios para chapa minionda MG 18/76
Rematería, perfiles omega e iluminación natural para completar el montaje de la chapa minionda MG 18/76 en fachadas, cubiertas, falsos techos industriales, vallados y cerramientos metálicos.
Definición
¿Qué es una chapa minionda?
Una chapa minionda es una chapa de acero perfilado con geometría ondulada de baja altura, diseñada para crear cerramientos metálicos ligeros, resistentes y con una lectura continua en fachada, cubierta o revestimiento.
Su formato ondulado permite resolver soluciones de fachada metálica, cubierta ligera, falso techo industrial, vallado de protección y cerramiento técnico, manteniendo una estética uniforme tanto en montaje vertical como horizontal.
La chapa minionda MG 18/76 de Magon Aceros es un perfil ondulado con 18 mm de altura de onda y 76 mm de paso, fabricado bajo pedido y disponible en distintos acabados. También puede suministrarse en versión perforada o curvada para aplicaciones especiales como cubiertas curvas, capotajes y soluciones arquitectónicas o industriales.
Por qué elegirla
Ventajas del perfil metálico ondulado
La chapa minionda MG 18/76 es un perfil ondulado para fachadas, cubiertas, falsos techos industriales y vallados donde se busca una solución ligera, resistente y con estética continua.
01
Diseño ondulado continuo
La geometría de la chapa minionda genera una lectura metálica uniforme y atractiva en fachadas, cerramientos y revestimientos vistos.
02
Buena resistencia mecánica
El perfil ondulado MG 18/76 aporta rigidez al cerramiento y permite trabajar con separaciones entre apoyos según las tablas de sobrecargas.
03
Ligereza en cerramientos
La chapa ondulada permite cubrir superficies amplias en fachada o cubierta sin recurrir a soluciones más pesadas.
04
Montaje vertical u horizontal
La chapa minionda para cerramientos puede colocarse en vertical u horizontal, adaptándose a la composición visual del proyecto.
05
Uso en fachada y cubierta
Está indicada como chapa ondulada para fachada y también para cubierta, falsos techos industriales, vallados y cerramientos técnicos.
06
Disponible perforada
Puede fabricarse como chapa minionda perforada con diferentes configuraciones para fachada, celosía, falso techo o solución técnica.
07
Posibilidad de curvado
También puede fabricarse como chapa ondulada curvada bajo pedido para cubiertas curvas, capotajes y soluciones singulares.
08
Compatible con accesorios
Se completa con rematería, omegas e iluminación natural para resolver encuentros, subestructura y pasos de luz en cubierta o fachada.
Presupuesto técnico
¿Necesitas chapa minionda MG 18/76 para tu proyecto?
Indícanos aplicación, medidas aproximadas, espesor, acabado o color requerido y si necesitas perfil ondulado recto, perforado o curvado. Te ayudamos a valorar la solución más adecuada con esta chapa minionda.
Sectores y proyectos
Aplicaciones de la chapa minionda MG 18/76
La chapa minionda MG 18/76 se utiliza como perfil ondulado para fachadas, cubiertas, cerramientos, falsos techos industriales y vallados donde se busca una chapa ondulada ligera, resistente y con estética continua.
Dónde se puede utilizar
Cubiertas ligeras
Aplicable en soluciones de cubierta donde se busca perfil ondulado, bajo peso y compatibilidad con piezas de iluminación.
Cerramientos y vallados
La chapa minionda para cerramientos permite resolver vallados de protección y cierres técnicos con estética uniforme.
Falsos techos industriales
Solución metálica para techos técnicos, zonas interiores industriales o revestimientos donde se requiere chapa perfilada.
Celosías y perforados
La chapa minionda perforada puede emplearse en fachadas, filtros visuales, celosías o soluciones de ventilación.
Cubiertas curvas y capotajes
También puede utilizarse como chapa ondulada curvada para cubiertas curvas, capotajes y piezas especiales.
En obra
Quiénes somos
Fabricantes de perfiles ondulados para cerramientos y cubiertas
En Magon Aceros, somos fabricantes de perfiles metálicos, con más de 40 años de experiencia industrial en el sector siderometalúrgico y planta propia en Esquivias (Toledo). Controlamos el proceso desde la selección de la materia prima hasta la entrega en obra, con fabricación a medida, control de calidad y orientación técnica al cliente.
Dentro de nuestra gama de perfiles metálicos de construcción, la chapa minionda MG 18/76 se fabrica como perfil ondulado para fachadas, cubiertas, cerramientos, falsos techos industriales y vallados. También puede suministrarse como chapa minionda perforada o chapa ondulada curvada bajo consulta técnica.
Control de calidad
+40 años de experiencia
Atención profesional
Fabricación a medida
Productos relacionados
Otros productos para cubiertas y cerramientos metálicos
Perfiles y paneles complementarios para soluciones de fachada, cubierta, cerramiento, revestimiento y envolvente metálica junto a la chapa minionda MG 18/76.
Preguntas frecuentes
Preguntas frecuentes sobre chapa minionda
La chapa ondulada en fachada se utiliza como revestimiento exterior, piel metálica o cerramiento visto en edificios industriales, comerciales, técnicos y arquitectónicos.
Su geometría permite crear una lectura continua, con ritmo visual, sombras y una imagen metálica uniforme. En perfiles como la chapa minionda MG 18/76, la onda baja resulta especialmente interesante cuando se busca un acabado más ligero y menos agresivo que otros perfiles de nervio más marcado.
La chapa minionda tiene una ondulación curva y continua, por lo que suele aportar una estética más suave en fachadas, revestimientos y cerramientos visibles.
La chapa trapezoidal, en cambio, presenta nervios más marcados y una imagen más técnica o industrial. La elección depende de la estética buscada, el uso final, la separación entre apoyos, la carga admisible y las condiciones del proyecto.
Sí. La chapa ondulada para fachada puede utilizarse como piel exterior en una fachada ventilada, siempre que el sistema completo esté correctamente definido.
Es importante estudiar la subestructura, la cámara de aire, las fijaciones, los remates, los encuentros y la compatibilidad con el soporte. La chapa actúa como acabado exterior, pero el comportamiento final depende del conjunto del sistema.
Sí. La chapa minionda para cerramientos puede instalarse en horizontal o en vertical, según el diseño de fachada, la subestructura y el efecto visual que se quiera conseguir.
La colocación horizontal suele reforzar la continuidad longitudinal del edificio, mientras que la vertical puede ayudar a marcar altura y ritmo. En cubierta, además, deben tenerse en cuenta pendiente, solapes y evacuación de agua.
La separación entre apoyos depende del espesor de la chapa, el número de vanos, la carga admisible, la exposición del edificio y el uso final de la solución.
En la chapa minionda MG 18/76, la ficha técnica contempla cálculos de sobrecarga para distintas luces entre apoyos y espesores. Como criterio de proyecto, siempre debe comprobarse la tabla técnica antes de definir la modulación definitiva.
Sí. La chapa minionda perforada puede utilizarse en fachadas, celosías, falsos techos industriales, filtros visuales o soluciones donde se busque ventilación y efecto de luz y sombra.
También puede fabricarse chapa ondulada curvada bajo consulta técnica para cubiertas curvas, capotajes y piezas especiales. En estos casos conviene revisar radio, espesor, longitud, acabado y viabilidad de fabricación.
